氣動V型調閥

產品型號： QV647F

產品口徑： DN25～300

產品壓力： 0.6-6.4MPa

產品材質： 鑄鋼、不銹鋼、合金鋼等



V型調節調節閥由活塞執行機構和球閥組成，可用于高壓和大口徑場合，該閥在電力、石油、造紙、化工等部門得到廣泛應用，對控制造紙工業的紙漿顯得尤為優越。 結構緊湊，體積小巧、裝卸維護方便流量系數大、可調范圍廣、密封可靠球芯上的V型口與閥座之間具有很好的剪切作用，適合于控制高粘度、含纖維細顆粒的流體。

主要技術參數： ·

閥體型式：直通鑄造球型閥 ·公稱通徑：DN25～300mm ·公稱壓力：PN16、64.105Pa ·連接型式：對夾式，外配法蘭符合JB79-59規定 ·材料：鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(1Cr18Ni9Ti) ·壓蓋型式：螺栓壓緊式 ·填料篤型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料


閥內組件： ·

閥芯形式：V 型球型 ·

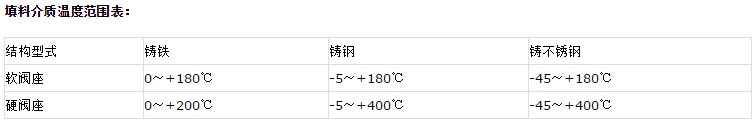

閥芯材料：不銹鋼1Cr18Ni9Ti、12MO2Ti ·閥座材料：F型----填加二硫化鉬強化聚四氟乙烯; L型—0CR17Ni12Mo2不銹鋼薄板，其使用溫度、壓力范圍如圖 H型—0CR17NiMo2不銹鋼

執行機構： ·

型號名稱：9900RA、9800RA系列橫裝活塞式角行程執行機構 ·結構形式：雙氣控—無彈簧，執行機構無原始位置，工作時需二個操作壓力 單氣控—有彈簧，執行機構有原始位軒，工作時需一個操作壓力 ·

操作壓力：400～500KPa ·環境溫度：-25～+60℃ ·閥作用型式：正作用---輸入操作壓力，輸出軸接順時針方向轉動 反作用—-輸入操作壓力，輸出軸接逆時針方向轉動 ·任選附件：HEP、ZPD定位器、手輪機構、限位開關、電磁閥、空氣過濾減壓器 ·泄漏量：F型閥座微氣泡 ·回 差：1.5%(帶定位器） ·基本誤差：±2%(帶定位器) ·可調范圍：100：1 ·固有流量特性：近似等百分比
